Mur manteau avec revêtement extérieur ventilé

Le démonstrateur 3A présente la rénovation thermique de bâtiments d'habitation de 1ère et 2ème famille (voir fiche "Classement de bâtiments"). Aussi, les solutions techniques présentées ne permettent pas de répondre (en l'état) aux exigences de l'instruction Technique n°249 (IT249) relative à la propagation du feu par les façades (2)

Mur manteau avec revêtement extérieur ventilé

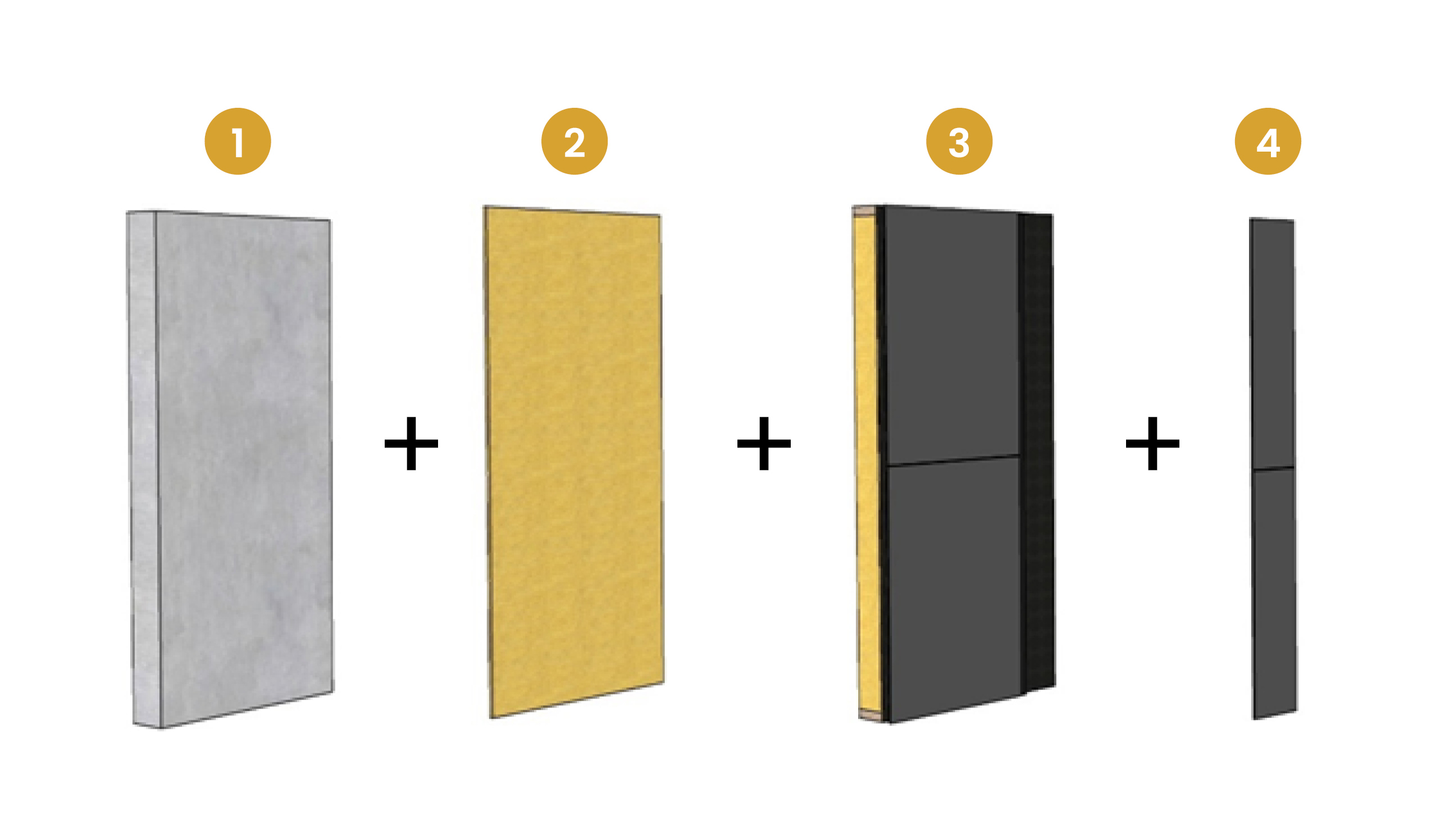

1. Diagnostic de la façade, relevés géométriques et réception du support,
2. Reprise de la planéité de la façade existante par un calfeutrement dont l’épaisseur dépend des tolérances (écarts) à combler,
3. Mise en oeuvre du mur manteau entièrement préfabriqué en atelier et équipé, en partie courante, du revêtement extérieur ventilé,
4. Pose des éléments de revêtement extérieur au droit des zones de raccords

Mur manteau avec revêtement extérieur ventilé

Le parti pris de ce démonstrateur 3A a été de présenter une solution de mur manteau rapporté sur une façade existante maçonnée ou en béton ne présentant pas (avant rénovation) un niveau d'étanchéité à l'air intrinsèque suffisant. Aussi l’étanchéité à l’air sera réalisée par une barrière d’étanchéité souple (type membrane pare-air/pare-vapeur) disposée à l’interface «façade existante/mur manteau». Le niveau de perméance (valeur Sd) de la membrane devra être déterminé par calculs hygrothermiques (simulation numérique) afin de tenir compte :

• de la composition de la facade existante et de son niveau d'étanchéité intrinsèque à l'air et à la vapeur d'eau (voir fiche "Diagnostique des façades existante")
• des différents niveaux de perméance(valeur Sd) des materiaux (couches) composant le mur manteau rapporté
• de la nature du revêtement exterieur (bardage ventilé ou système d'ETICS)

Le mur manteau rapporté n'a pas de fonction structurelle, aussi le bâtiment existant est considérer comme auto-stable (assurant à lui seul la stabilité du bâtiment et la fonction porteuse)
